Amazon IV HR (Wärmerückgewinnung)
Die Heat-Recovery-Variante — gleichzeitig Heizen und Kühlen, plus Warmwasser bis 80 °C. Effizienteste Lösung für Hotels und Mischnutzung.
Weitere Komponenten
22,4 – 150 kW (modular)
Leistungsbereich
bis 64
Innengeräte
R-410A
Kältemittel
3-Rohr-Wärmerückgewinnung
Rohrsystem
Stärken & Highlights
Gleichzeitig Heizen und Kühlen unterschiedlicher Räume
Bis zu 3 kombinierbare Module bis 150 kW
Umschaltboxen mit 1, 4, 6 oder 10 Anschlüssen
Heißwassererzeugung bis 80 °C
Kontinuierliche Heizung (auch im Abtaubetrieb)
Verfügbarer Druck bis 80 Pa
Technische Eckdaten
| Hersteller | Kaysun |
| Modellreihe | Amazon IV HR (Wärmerückgewinnung) |
| Leistungsbereich | 22,4 – 150 kW (modular) |
| Rohrsystem | 3-Rohr-Wärmerückgewinnung |
| Kältemittel | R-410A |
| Innengeräte (max.) | bis zu 64 Stück |
| Typische Einsatzbereiche | Hotels, Mischnutzung, Bürogebäude, Restaurants |
| Hersteller-Website | https://www.kaysun.es |
Detaillierte technische Datenblätter (Schalldruck, SEER/SCOP, Maße, Stromversorgung) erhalten Sie auf Anfrage — wir wählen das passende Modell für Ihr Projekt aus.
Technische Daten aus dem Hersteller-Katalog
Die Amazon IV HR-Reihe (K3F-Serie) verwendet ein 3-Rohr-System mit Umschaltboxen (KVBM) für gleichzeitiges Heizen und Kühlen plus Warmwassererzeugung bis 80 °C.
| Modell | Kühlleistung | Heizleistung | SEER | SCOP | Gewicht |
|---|---|---|---|---|---|
| K3F-252 DN4S | 22,4 kW | 25,0 kW | 7,26 | 4,29 | 232 kg |
| K3F-280 DN4S | 28,0 kW | 31,5 kW | 6,60 | 4,39 | 232 kg |
| K3F-335 DN4S | 33,5 kW | 37,5 kW | 6,80 | 4,33 | 232 kg |
| K3F-400 DN4S | 40,0 kW | 45,0 kW | 6,65 | 4,35 | 232 kg |
| K3F-450 DN4S | 45,0 kW | 50,0 kW | 6,44 | 4,33 | 300 kg |
| K3F-500 DN4S | 50,0 kW | 56,0 kW | 6,22 | 4,35 | 300 kg |
Gemeinsame technische Eigenschaften
| Kombinierbarkeit | bis 3 Module — kombinierte Leistung bis 150 kW |
| Verdichter | Scroll-Inverter (Full-DC) |
| Max. Innengeräte | bis 64 pro Kühlkreislauf |
| Gleichzeitigkeit | 50 – 200 % |
| Stromversorgung | 380-415 V / 3 Ph / 50 Hz |
| Kältemittel | R-410A (GWP 2088) |
| Verfügbarer Druck | bis 80 Pa |
| Hot Water (DHW) | Vorlauftemperatur bis 80 °C |
| Schalldruck | 58 – 65 dB(A) |
| Außentemp. Kühlen | -5 °C bis +52 °C |
| Außentemp. Heizen | -25 °C bis +19 °C |
| Außentemp. Warmwasser | -20 °C bis +43 °C |
Umschaltboxen / BC-Controller (KVBM-Serie)
| Modell | Anzahl Auslässe | Innengeräte / Auslass | Innengeräte gesamt | Max. Leistung |
|---|---|---|---|---|
| KVBM-32 DN4S | 1 | 8 | 8 | 32 kW |
| KVBM-49 DN4S | 4 | 5 | 20 | 49 kW |
| KVBM-63 DN4S | 6 | 5 | 30 | 63 kW |
| KVBM-85 DN4S | 10 | 5 | 47 | 85 kW |
Quelle: Kaysun HVAC-Katalog 2025, S. 180–181 — Angaben gemäß Herstellerkatalog, Änderungen vorbehalten. Verbindliche Auslegung im Einzelfall.

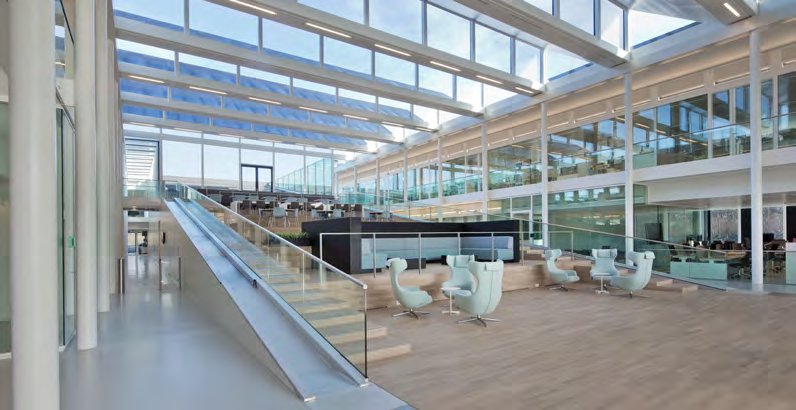

Typische Einsatzbereiche für Amazon IV HR (Wärmerückgewinnung)
Kompatible Innengeräte
Die Amazon IV HR (Wärmerückgewinnung)-Reihe ist mit allen gängigen Innengerätetypen von Kaysun kombinierbar:
Wandgerät
1,5 – 8,0 kW
Klassisches Innengerät zur Wandmontage — kompakt, leise, einfach zu installieren. Erste…
Details ansehen →
4-Wege-Kassette
1,5 – 16,0 kW
Decken-Einbaugerät mit Luftauslass in alle vier Richtungen. Verschwindet vollständig in …
Details ansehen →
Kanalgerät
1,5 – 56,0 kW
Versteckte Aufstellung in der Zwischendecke mit Luftverteilung über Kanäle. Sichtbar sin…
Details ansehen →
Deckenkonsole
2,8 – 16,0 kW
Aufputz-Deckenmontage mit horizontalem Luftauslass — wenn keine abgehängte Decke vorhan…
Details ansehen →
Boden-/Wandkonsole
2,2 – 7,1 kW
Kompaktes Gerät vor der Wand oder unter der Decke — wo Wand- oder Deckenmontage nicht m…
Details ansehen →
Standgerät / Schrank
7,1 – 28,0 kW
Frei stehendes Innengerät — meist für hohe Leistungsklassen oder Sonderanwendungen wie…
Details ansehen →
